Про найважливіше:


Комбінована металопластикова ємність для акумулювання, зберігання і використання водню

Дослідження умов синтезу

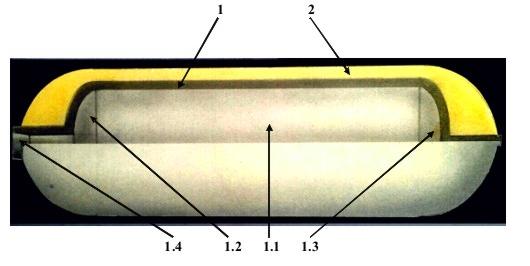

Конструкція металопластикової ємності для акумулювання, зберігання і використання водню
1. - легка, тонкостінна, зварна герметична оболонка:
1.1. - обичайка;
1.2 - денце з отвором під горловину;
1.3 - глухе денце; 1.4 - горловина.
2 - композиційна силова оболонка.

Області застосування

Комбіновані металопластикові ємності для акумулювання, зберігання і використання водню передбачається застосовувати на об'єктах водневої енергетики в авіа- та ракетобудуванні для оснащення авіаційної та ракетної техніки різного призначення.

Короткий опис

Проект спрямований на створення комбінованих ємностей для акумулювання, зберігання і використання водню. Завданням роботи є створення високоміцного волоконного композиційного матеріалу для підсилення зварних ємностей, розробка технологій виготовлення тонкостінного корпусу, визначення властивостей створюваного композиту, зварних з'єднань і виготовленої комбінованої ємності. Дослідження умов синтезу

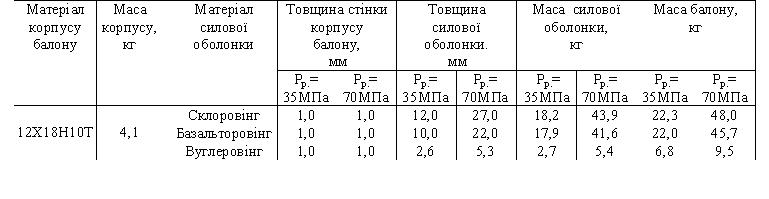

Таблиця 1 - Масові показники балонів високого тиску ємністю 30л із силовими оболонками з різних волоконних матеріалів

Очікувані властивості

Корпус з аустенітної сталі забезпечить належну герметичність при зберіганні водню, а зовнішня оболонка – опір проти руйнування внутрішнім тиском. Висока міцність і відносно невелика вага високоміцних волокон у складі зовнішньої оболонки сприяють зменшенню товщини стінки сталевого корпуса, загальної ваги комбінованої ємності та підвищенню її надійності і працездатності.

Переваги

Низький масогабаоитний показник (m/V) і можливість акумулювання та зберігання водню під тиском до 35-75МПа.

Конкуренти

Виробництво ємностей для акумулювання, зберігання і використання водню:
«ECD Ovonics» (США),
« HERA Hydrogen Storage Systems» (Канада),
«Dynetek» (Канада),
«Millennium Cell» (США),
«Euro India Cylinders Ltd».

Стан розробки

Розроблено технології і підготовлено виробництво легких металопластикових балонів для накопичення, зберігання, транспортування і використання стиснених газів, із зварним металевим корпусом посиленим композиційним матеріалом.

Інтелектуальна власність

  • Пат. №106118 Україна, МПК В23К 9/12, В23К 9/095, В23К 9/23, В23К 101/00, В23К 103/00. Спосіб автоматизованого дугового зварювання металів і сплавів у середовищі захисних газів/ Савицький М.М., Савицький О.М, Ващенко В.М., та ін.; заявник і патентовласник інститут електрозварювання ім. Є.О. Патона НАН України. - № а 2012 11116; заявл. 24.09.2012; опубл. 25.07.2014, Бюл. №14.
  • Пат. №80558 Україна, МПК В23К 101/04, В21С 37/12. Конструкція посудини, яка працює під тиском, у якій трубчасту заготівку корпусу виготовлено із електрозварної труби/ Письменний О.С., Савицький М.М., Письменний О.О. та ін.; заявник і патентовласник інститут електрозварювання ім. Є.О. Патона НАН України. - № и 2012 11264; заявл. 28.09.2012; опубл. 10.06.2013, Бюл. №11.
  • Пат. №10787 Україна, МПК F17C 1/00, В23К 1/00. Балон високого тиску, у якому циліндричний корпус має оболонкову конструкцію/Письменний О.С., Савицький М.М., Письменний О.О. та ін.; заявник і патентовласник інститут електрозварювання ім. Є.О. Патона НАН України. - № а 2013 03154; заявл. 15.03.2013; опубл. 25.02.2015, Бюл. №14.
  • Подана заявка на видачу патенту України на винахід «Комбінована труба високого тиску та трубопровід» / Савицький М.М., Савицький О.М., Ващенко В.М, Коровін І.А.; заявник інститут електрозварювання ім. Є.О. Патона Національної академії наук України; реєстраційний № а 201402988, дата подання 14 березня 2014р.
  • Контактна інформація

    Виконавець: Інститут – виконавець: ІЕЗ ім. Є.О.Патона НАН України

    Проект №18 "Розрока комбінованих високоміцних ємностей для акумулювання і зберігання водню"

    Контактна особа:

    Савицький Михайло Михайлович

    старший науковий співробітник,
    завідувач відділу, доктор технічних наук

    Teл. +38 044 200-17-39,(044) 205-23-76;
    Факс. +38 044 205-23-21

    Е-mail: sav@paton.kiev.ua

    Е-mail: sam961@ukr.net
